相复励和三次谐波发电机的故障原因和解决方法？

    相复励和三次谐波发电机的故障原因和解决方法？一般情况下，相复励和三次谐波发电机的常见故障多发生在励磁调压装置和各电气连接部位，尤其是电刷装置和换向器等活动接触处。今天亚南电机小编在本文中列举了相复励和三次谐波发电机常见故障、故障原因及其处理方法，使用维护人员应根据具体情况，灵活处理。

    一、工作原理

    1、相复励励磁原理

    由线形电抗器DK把电枢绕组抽头电压移相约90°、和电流互感器LH提供的电压几何叠加，经过桥式整流器ZL整流，供给发电机励磁绕组。负载时由电流互感器LH供给所需的复励电流，进行电流补偿，由线形电抗器DK移相进行相位补偿。

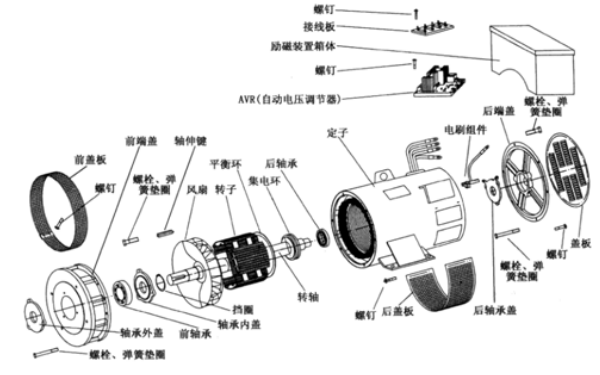

    图1相复励发电机零部件分解图

    2、三次谐波原理

    对一般发电机来源，我们需要的是工频正弦波，称为基波，比基波高的正弦波都称为谐波、其中三次谐波的含量最大，在谐波发电机定子槽中，安放有主绕组和谐波励磁绕组（s1、s2），而这个绕组之间没有电的联系。谐波绕组将绕组中150HZ谐波感应出来，经过ZL桥式整流器整流，送到主发电机转子绕组LE中进行励磁。

    图2三次谐波发电机原理图

    二、常见故障及排除

    1、N线电流异常的理论

    中心线电流异常原因大致可分为两类

    （1）三相基波电流不平衡导致中性线基波电流过大；

    （2）零序谐波电流在中性线叠加导致电流过大。

    非线性设备中产生的电流可以采用傅里叶级数分解来描述各次谐波，其中单相整流回路产生的电流经过分解展开后主要谐波满足3N次特性，即以3、9、15次等符合3N次特性的谐波为主，其中3次谐波含量较高。

    三次谐波电流主要由单相非线性负载产生，由于3次谐波属于零序谐波，在三相电网中，各相的相位差为120°，这正好是3次谐波电流的周期，每相负载内的3次谐波电流在中性线汇集时，其中瞬时值是直接同相相加，如图1所示，所以中性线上的3次谐波电流大于相线上的3次谐波电流，有时候中性线电流还要大于基波电流，甚至于接近相电流的2倍。

    目前谐波治理主要分无源和有源两种形式，由于此次治理目标为中性线3次谐波。

    （1）传统的无源滤波技术针对三次谐波过滤难度较大，成本高，效果难以保证；

    （2）无源滤波支路没有可靠的限幅保护，容易出现过载损坏补偿支路的现象；

    （3）无源滤波支路投入会受到功率因数的影响，所以成本会高；

    （4）存在谐振放大谐波的隐患；

    （5）谐波补偿次数较单一等上述缺陷导致无源滤波技术适用性降低，越来越不被大量采用。

    图3发电机三次谐波在中性线上的叠加

    2、其他常见故障及其处理方法

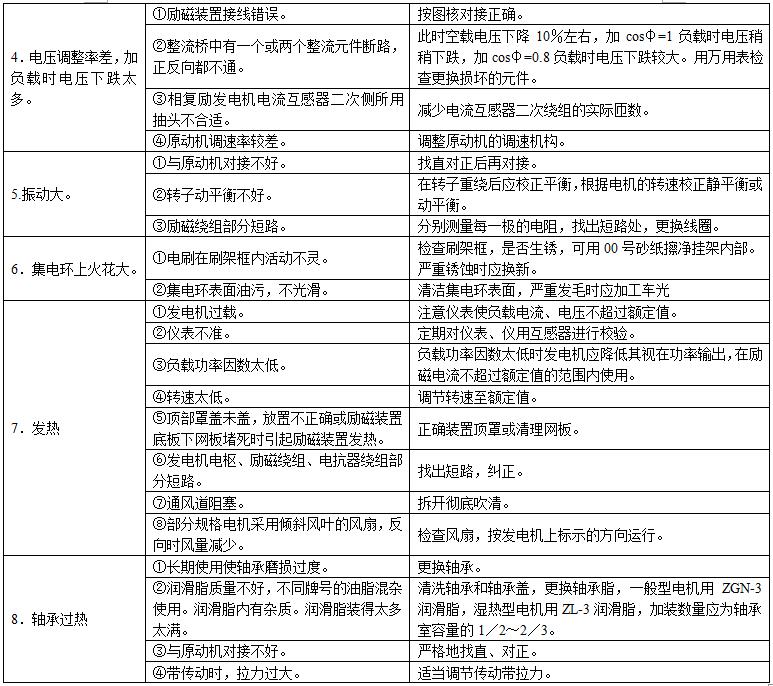

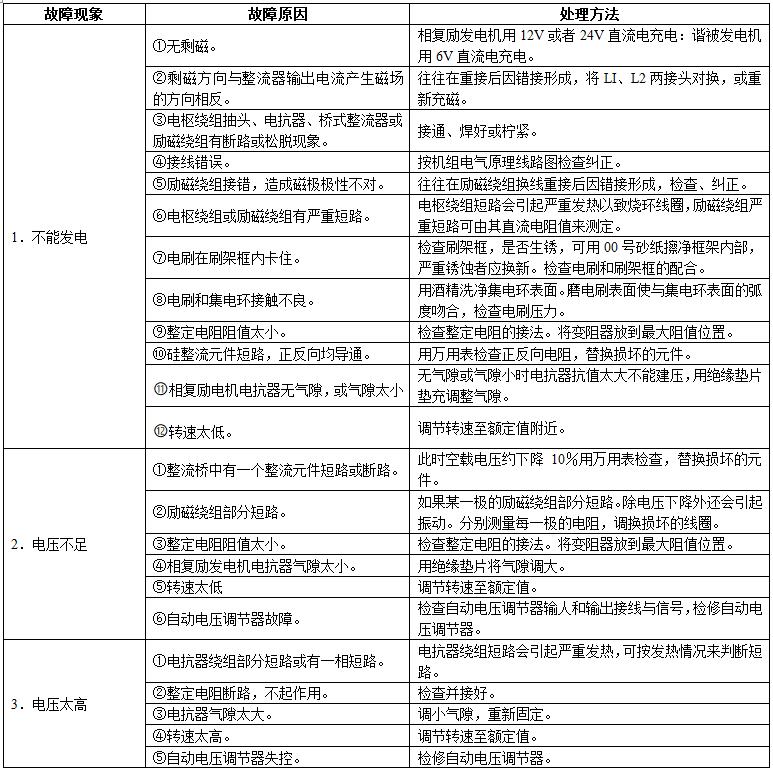

    表1相复励和三次谐波发电机常见故障及其处理方法

    希望亚南小编的介绍能够对您有所帮助，如果您想要了解更多柴油发电机的知识，您可以浏览亚南的网站，我们会为您提供更专业的服务。www.yanan-motor.cn/
